迪拜Swiss Tower通風系統“辭舊迎新”
瑞士大廈(Swiss Tower)位于迪拜，是一座40層的高層建筑，內部設有辦公室和豪華公寓(圖1 )。該建筑由4臺空氣處理機組(AHU)持續供應新鮮的冷卻空氣。每臺AHU負責為多個樓層提供新鮮空氣，之前配備了皮帶輪驅動的交流風機。老舊系統總是滿負荷運行，沒有辦法根據辦公空間的占用率變化按需進行調節，最終導致高昂的運營成本及大量的能源浪費。
綜合考量，AHU改造是既經濟，又能在短期內快速實施的解決辦法。項目要求是通過建立控制系統來降低風機的功耗，并進一步挖掘節能潛力。此外，還希望延長AHU的使用壽命。改造項目由Jon Davies和他的公司Qey Energy Solutions實施，他們與ebm-papst Middle East和Taka Solutions密切合作，開發高效的解決方案。
高效的一站式解決方案

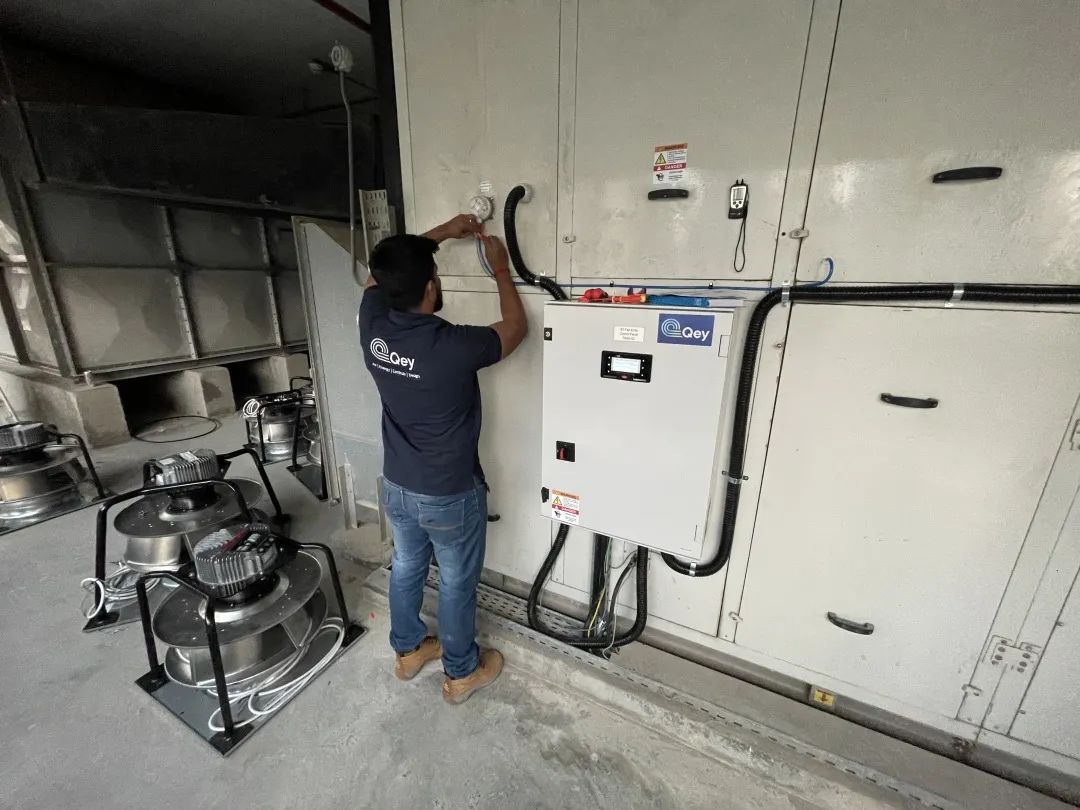

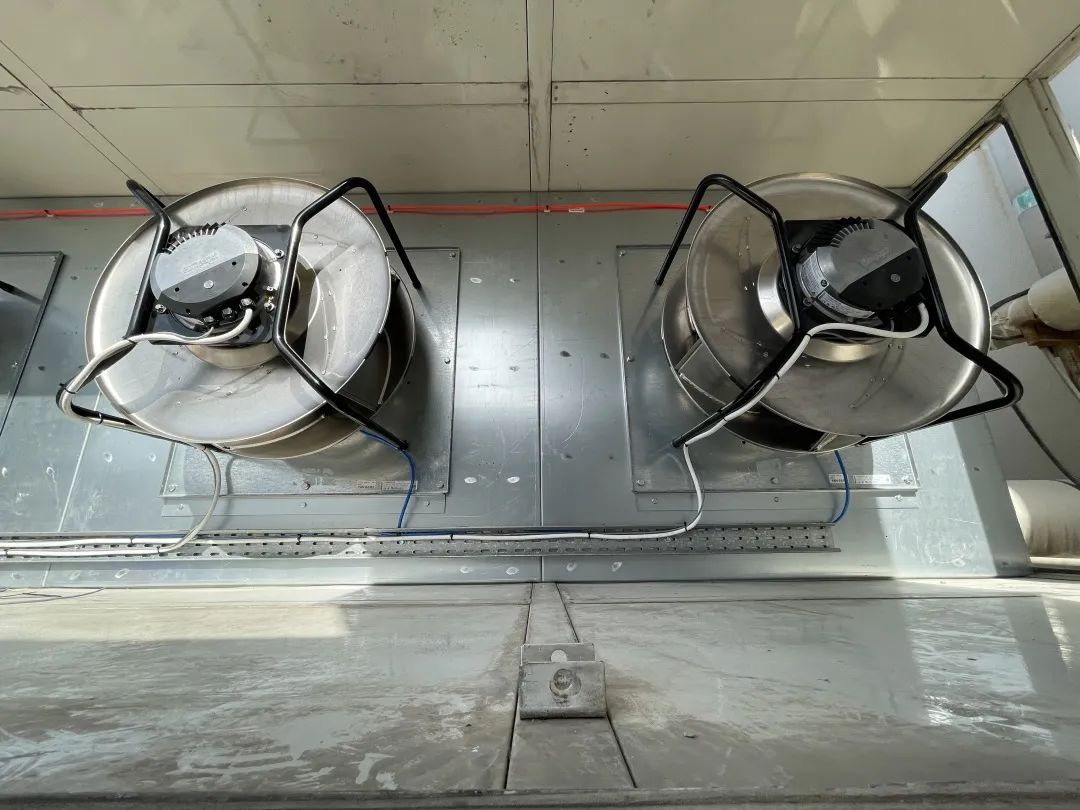

為了在改造期間盡量縮短AHU的停機時間，需要進行逐個進行快速升級。Qey的"MatrixAir+ EC"解決方案實現了這一目標。依必安派特風機套件包括EC風機、風機接線盒、風機隔板和控制面板，作為預制的完整解決方案直接交付，安裝于AHU內部。與單臺大型交流風機相比，依必安派特RadiPac EC離心風機具有緊湊和輕量化的設計，使得更換變得輕松，毫無壓力。此外，RadiPac是一種即插即用的解決方案，因此調試過程也非?？臁Ｔ?臺AHU的進氣和排氣部分，共安裝有26臺RadiPac風機 (圖2)。
FanGrid風墻可確保運行可靠性
FanGrid風墻由幾臺EC風機組成，它們可以成排或堆疊安裝，并聯運行。這種冗余設計提高了系統的可靠性，并確保了更高的運行可靠性(圖3)。如果一臺風機出現故障，其他EC風機將提速，補償缺少的風量。這一點對于大型系統，尤其是在迪拜這種非常炎熱的地區，顯得尤為重要。新系統使空氣可以更加均勻地流經上、下游組件，如過濾器和熱交換器，實現更高效的空氣過濾，以及更好的傳熱性能，從而降低系統的運營成本。
使用EC技術節約能源
改造的主要目的是節能，這也是選擇EC風機的原因，其電機效率高達90%以上，與交流電機相比，節省了大量成本。此外，使用老舊的交流風機時，只有兩種運行模式：全速運行或關閉。相比之下，EC風機可以在0—100%之間進行調速，隨時調節風量以滿足需求，帶來顯著的節能潛力。
基于需求供應新鮮空氣
改造還涉及到升級控制系統。瑞士大廈已有一個樓宇管理系統，通風系統的目標是制定一個分時段控制的策略。辦公室在早上和晚上的占用率較低，可以低功率運行，到下午，建筑的占用率是最高的，室外溫度往往也是一天中最熱的，AHU必須提供更大的風量， 而且對冷卻的需求最大。Qey與Taka Solutions合作，根據時間段來設定風量要求，并使用專為改造項目開發的軟件編程一個內部時間表(圖4)。得益于RadiPac的RS485/MODBUS RTU接口，它使風機能夠進行智能控制，同時還允許監控每臺風機的運行數據。
